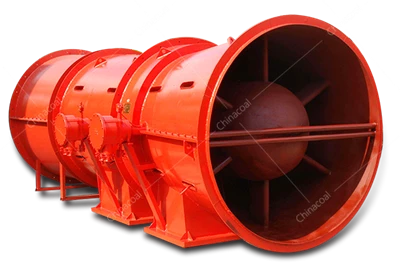

Tunnelventilasjonsvifte – industriell aksial jetvifte for underjordiske prosjekter
Vårtunnelventilasjonsvifteer en-høyytelses aksial jetvifte utviklet forunderjordiske infrastrukturprosjekterinkludert motorveier, metrotunneler, undergrunnsbaner, gruvesjakter og store underjordiske kamre. Designet forkontinuerlig drift under krevende forhold, sikrer den pålitelig luftstrøm, røykkontroll og ventilasjonssikkerhet for både arbeidere og infrastruktur.
Bygget medavansert aerodynamisk design, høye-motorer og slitesterke materialer, oppfyller denne viften de strenge kravene til moderne tunnelprosjekter samtidig som den overholderISO 5801, AMCA 210, CE og ATEX/IECEx-sertifiseringer. Dens modulære konstruksjon og tilpassbare konfigurasjoner gjør den til et ideelt valg forbåde nye prosjekter og ettermontering av eksisterende tunneler.
Nøkkelfunksjoner og fordeler
Høy luftstrøm og trykkytelse
Utstyrt med aerofoil-hjul og strømlinjeformede foringsrør, leverer viften20 000 – 300 000 m³/t luftmengdemed statiske trykk opp til2000 Pa, girjevn og sterk luftsirkulasjonselv i lange eller komplekse tunnelstrekninger. Dette sikrer riktig ventilasjon og røykavsug, avgjørende for overholdelse av sikkerhet.
Energi-effektiv og lav støydrift
Optimalisert bladgeometri og presisjons-balanserte impellere reduserer turbulens og energitap, og oppnårlavt støynivå (mindre enn eller lik 75 dB(A))mens du konsumerermindre kraftenn tradisjonelle tunnelvifter. Dette gjør den egnet for prosjekter med strenge miljø- eller akustiske forskrifter.
Eksplosjonssikker-og brannsikker-design
ValgfriEx d IIB T4 eksplosjonssikre-motorerogF300/F400 brannklassifiserte hus-sikre sikker drift i farlige underjordiske miljøer, inkludert kullgruver, kjemiske tunneler og industrielle undergrunnsbaner.
Holdbar og enkel å vedlikeholde
Konstruert medgalvanisert eller epoksy-belagt stål, viften er designet for40,000+ timer med kontinuerlig drift. Modulær montering gir rom forrask-installasjon og vedlikehold på stedet, minimerer nedetid og installasjonskostnader.
Tilpassbar konfigurasjon
Tilgjengelig iflere luftstrømkapasiteter, motoreffekter, spenningsalternativer og viftediametre, kan tunnelventilasjonsviften skreddersys for å møtespesifikke prosjektkrav, enten fornødrøykavsug, vanlig ventilasjon eller begge deler.
Tekniske spesifikasjoner
| Parameter | Område / Alternativer |
|---|---|
| Luftstrømskapasitet | 10,000 – 300,000 m³/h |
| Statisk trykk | 300 – 6000 Pa |
| Motorkraft | 4 – 250 kW |
| Spenningsalternativer | 220V/ 380V / 660V / 1140V |
| Hyppighet | 50Hz / 60Hz |
| Støynivå | Mindre enn eller lik 75 dB(A) |
| Eksplosjonssikker-karakter | Ex d IIB T4 (valgfritt) |
| Brannmotstand | F300 / F400 (valgfritt) |
| Overholdelse av standarder | ISO 5801, AMCA 210, CE, ATEX |
Søknader
Motorvei og vegtunneler ventilasjon
T-bane og T-banestasjon ventilasjon
Underjordisk parkering, logistikk og lagerfasiliteter
Gruvesjakter og store underjordiske kamre
Nød røykavsug og brannsikringssystemer
Ved å gikonsekvent luftstrøm, røykhåndtering og trygge arbeidsforhold, hjelper våre tunnelventilasjonsvifter å møtenasjonale og internasjonale sikkerhetsstandardersamtidig som operasjonell effektivitet optimaliseres.
Sertifiseringer og samsvar
Alle våre tunnelventilasjonsvifter er designet og produsert ihtinternasjonale standarder:
ISO 5801– Måling av luftytelse
AMCA 210– Standardisert viftetesting
CE-sertifisering– Samsvar med sikkerhet og kvalitet for EU-prosjekter
ATEX / IECEx– Eksplosjonssikker-samsvar for farlige miljøer
Disse sertifiseringene sikrer at prosjektet ditt overholderglobale sikkerhetsforskrifterog tålertøffe underjordiske forhold.
Hvorfor velge våre tunnelventilasjonsvifter?
Påvist pålitelighet:Brukes i store infrastrukturprosjekter over hele verden.
Tilpassede løsninger:Skreddersydde luftstrøm-, trykk- og støykonfigurasjoner.
Teknisk støtte:Veiledning for installasjon, igangkjøring og vedlikehold.
Rask levering:Globalt logistikknettverk sikrer rettidig prosjektgjennomføring.
Kontakt oss
For detaljerte spesifikasjoner, CAD-tegninger eller et tilpasset tilbud, kontakt vårt ingeniørteam i dag. Oppgrader ditt underjordiske ventilasjonssystem medprofesjonelle, effektive og pålitelige tunnelventilasjonsvifterdesignet for langsiktig-ytelse og sikkerhet.
SDF-serien tunnelventilasjonsvifte – tekniske spesifikasjoner
| Modell | Effekt (kW) | Hastighet (r/min) | Impellerdiameter (mm) | Luftstrøm (m³/min) | Viftetrykk (Pa) | Total lengde (m) |
|---|---|---|---|---|---|---|
| SDF-4 | 2×4 | 2900 | 400 | 165–110 | 375–3040 | 1.7 |
| SDF-5 | 2×5.5 | 2900 | 500 | 240–160 | 325–2540 | 1.9 |
| SDF-5 | 2×7.5 | 2900 | 500 | 260–170 | 400–3155 | 1.9 |
| SDF-5.6 | 2×11 | 2900 | 550 | 350–190 | 310–3640 | 2.2 |
| SDF-5.6 | 2×15 | 2900 | 550 | 390–270 | 380–4480 | 2.2 |
| SDF-6.3 | 2×30 | 2900 | 600 | 510–310 | 640–7310 | 2.5 |
| SDF-7.1 | 2×45 | 2900 | 700 | 690–410 | 680–8160 | 2.8 |
| SDF-8 | 2×55 | 2900 | 800 | 870–500 | 690–8230 | 3.2 |
| SDF-9 | 2×75 | 2900 | 800 | 970–560 | 850–9900 | 3.8 |
| SDF-10 | 2×55 | 1450 | 1000 | 1170–670 | 510–6100 | 4.8 |
| SDF-11 | 2×55 | 1450 | 1100 | 1580–930 | 850–6410 | 5.0 |
| SDF-12 | 2×75 | 1450 | 1200 | 1640–990 | 990–6640 | 5.0 |
| SDF-13 | 2×110 | 1450 | 1300 | 1770–1040 | 1260–6850 | 5.2 |
| SDF-14 | 2×132 | 1450 | 1400 | 1920–1270 | 1330–7200 | 5.6 |
| SDF-15 | 2×160 | 960 | 1600 | 2100–1450 | 1550–4760 | 6 |
| SDF-16 | 2×185 | 960 | 1800 | 2340–1580 | 1800–5380 | 6 |
